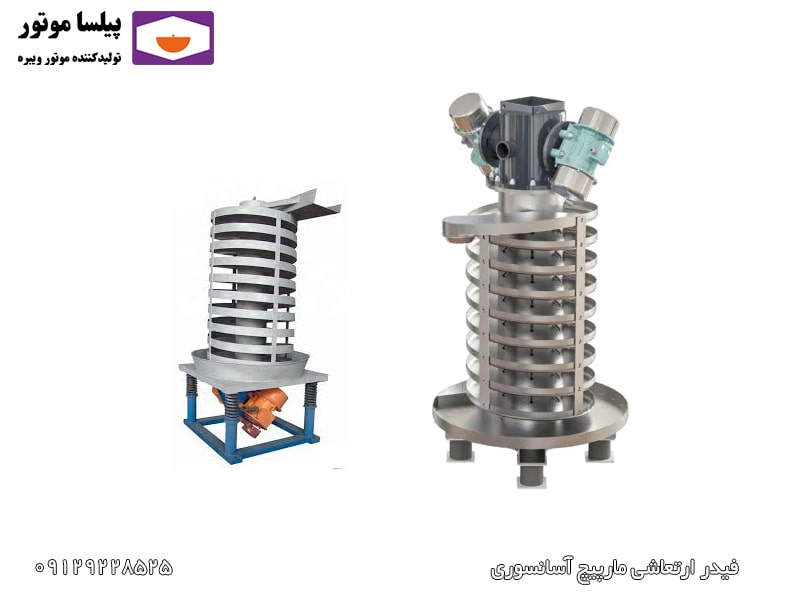

فیدر ارتعاشی مارپیچ آسانسوری (Spiral Elevator Vibrating Feeder) یک سیستم پیشرفته برای انتقال عمودی مواد در صنایع مختلف است. این دستگاه با ترکیب مکانیزم ارتعاشی و ساختار مارپیچی، امکان جابجایی مواد پودری، دانه ای یا قطعات کوچک را به صورت پیوسته و کنترل شده فراهم می کند. در این مقاله به ساختار، عملکرد، انواع و کاربردهای فیدر ارتعاشی مارپیچ آسانسوری می پردازیم.
ساختار و مکانیزم عملکرد
فیدر ارتعاشی مارپیچی به صورت مارپیچ ساخته می شود و مواد از پایین به بالا تا ارتفاع 2 الی 9 متر انتقال می دهد. فیدر ارتعاشی مارپیچ آسانسوری از اجزای زیر تشکیل شده است:
۱. مارپیچ انتقال (اسپیرال):
یک صفحه یا لوله فلزی با طراحی مارپیچی که مواد را از پایین به بالا هدایت می کند.
جنس مارپیچ معمولاً از فولاد ضدزنگ یا کربن استیل با پوشش ضدسایش است.
۲. سیستم ارتعاشی:
شامل یک یا چند موتور ویبره (ارتعاشگر) است که با ایجاد لرزش های کنترل شده، حرکت مواد را در طول مارپیچ تسهیل می کند.
فرکانس و دامنه ارتعاشات قابل تنظیم است تا با ویژگی های مواد (مانند چگالی، رطوبت و اندازه ذرات) سازگار شود.
در این فیدرها با توجه به وزن، نوع و ابعاد مواد، دو عدد ویبره بدنه در بالا یا پایین فیدر ارتعاشی مارپیچ با زاویه 45 درجه تا 60 درجه به صورت برعکس بر روی هم نصب می کنند تا بهترین راندمان را داشته باشد.
برای دریافت قیمت و خرید مستقیم از تولید کننده و انتخاب موتور ویبره با کارشناس ما 09129228525 تماس بگیرید.
برای خرید از فروشگاه موتور ویبره پیلسا موتور کلیک کنید.
۳. قاب و پایه:
ساختار مستحکم فولادی که کل سیستم را پشتیبانی کرده و ارتعاشات را به زمین منتقل نمی کند.
۴. سیستم کنترل:
امکان تنظیم سرعت انتقال مواد، شدت ارتعاش و زمانبندی عملیات را فراهم می کند.
نحوه کار:
۱. مواد از طریق یک قیف یا نوار نقاله به بخش پایینی مارپیچ وارد می شوند.
۲. با فعال شدن موتور ویبره، ارتعاشات به مارپیچ منتقل شده و مواد را به سمت بالا حرکت می دهند.
۳. طراحی مارپیچی با ایجاد نیروی گریز از مرکز، مواد را به دیواره ها می چسباند و از بازگشت آنها جلوگیری می کند.
۴. مواد در انتهای مسیر مارپیچ، از طریق خروجی به مرحله بعدی فرآیند منتقل می شوند.
انواع فیدر ارتعاشی مارپیچ آسانسوری
این دستگاه ها بسته به نیاز صنایع در سه دسته اصلی طراحی می شوند:
۱. فیدرهای مارپیچ باز (Open Spiral):
- برای انتقال مواد غیرچسبنده و خشک مانند غلات، پلاستیکهای گرانولی یا پودرهای معدنی استفاده می شود.
- ساختار ساده تر و هزینه نگهداری پایینتری دارد.
۲. فیدرهای مارپیچ بسته (Enclosed Spiral):
- مجهز به پوشش محافظ برای جلوگیری از پراکندگی مواد حساس یا خطرناک (مانند مواد شیمیایی یا دارویی).
- مناسب محیطهای استریل یا دارای آلایندگی.
۳. فیدرهای چندطبقه (Multi-tier Spiral):
- برای انتقال مواد به ارتفاع های بسیار بالا یا تفکیک مواد در سطوح مختلف طراحی شده اند.
- در صنایعی مانند بازیافت یا تولید کود کاربرد دارد.
کاربردهای صنعتی
- صنایع غذایی: انتقال غلات، آرد، شکر یا ادویه ها بدون آسیب به ساختار ذرات.
- صنایع دارویی: جابجایی پودرهای فعال دارویی با رعایت استانداردهای بهداشتی.
- صنایع شیمیایی: انتقال مواد گرانولی یا پودری مانند پلیمرها، رنگدانه ها و کاتالیست ها.
- صنعت معدن: انتقال مواد معدنی خردشده به ارتفاعات برای فرآوری یا ذخیره سازی.
- بازیافت: جداسازی و انتقال پلاستیک ها، فلزات یا کاغذ در خطوط تفکیک زباله.
مزایای کلیدی
- انتقال عمودی بدون نیاز به فضای افقی گسترده.
- کاهش ریسک آلودگی مواد به دلیل طراحی بسته (در مدلهای Enclosed).
- کنترل دقیق دبی مواد با تنظیم فرکانس ارتعاش و سرعت مارپیچ.
- سازگاری با مواد حساس به دلیل عدم استفاده از تیغه های مکانیکی فشاردهنده.
- مصرف انرژی پایین در مقایسه با نوار نقاله های سنتی.
- انتقال عمودی مواد و خشک کردن به طور هم زمان.
- صرفه جویی در فضا.
- حفره های انتقال مارپیچی متعدد.
ملاحظات نگهداری و انتخاب
- انتخاب جنس مارپیچ: برای مواد خورنده (مانند نمک ها) از فولاد ضدزنگ استفاده شود.
- تمیزکاری دوره ای: باقیمانده مواد در مارپیچ باز ممکن است باعث انسداد شود.
- بررسی سیستم ارتعاش: روانکاری بلبرینگ ها و اطمینان از سلامت موتور ویبره بدنه.
- تنظیم فرکانس ارتعاش: برای مواد با چگالی متفاوت، فرکانس باید بهینه شود.
جمع بندی
فیدر ارتعاشی مارپیچ آسانسوری به عنوان یک راهکار بهینه برای انتقال عمودی مواد، جایگزین مناسبی برای نوار نقاله های زنجیری یا بالابرهای سطلی است. این دستگاه با ترکیب مکانیزم ارتعاشی و طراحی مارپیچی، نه تنها فضای کمتری اشغال می کند، بلکه انتقال مواد را با کمترین آسیب و بالاترین دقت ممکن میسر می سازد. انتخاب نوع مناسب آن (باز، بسته یا چند طبقه) به ویژگی های مواد، شرایط محیطی و نیازهای فرآیندی هر صنعت بستگی دارد.
